隨著計算機技術、控制技術、通訊技術和圖形顯示技術的發展，工業控制計算機系統得到了突飛猛進的發展．組態技術是計算機控制技術的關鍵，應用組態技術可以開發出工業控制系統的實時監控軟件，從而保證控制系統的可靠性和控制質量．組態軟件是開發工業控制系統監控軟件的開發工具，用戶可以利用組態軟件，根據構建控制策略生成所需要的工業控制系統的實時監控件。通過相關電柜硬件,儀表柜、低壓柜等為廠家提供自動化解決方案。

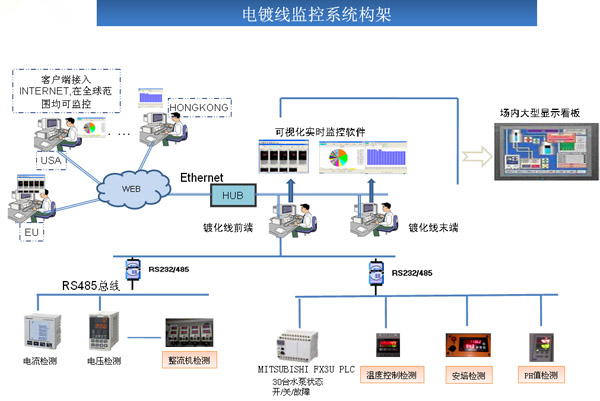

•從上圖可以看出：  •    在工業控制組態軟件的幫助下，控制系統的設計工程師通過分析被控對象及其應用環境，利用組態軟件進行“組態”，從而將工業控制組態軟件“升級”為一個專用的、面向具體被控對象的工業控制監控軟件．在使用過程中，組態軟件通過人機界面與最終用戶實時交互，同時通過硬件系統1／O設備對工業對象實時監控．

      •組態軟件由3個子功能組成：   •（1）控制策略組態：利用系統提供的功能模塊，結合控制任務和控制要求，組態工程師可以任意組建控制系統的控制策略，從而實現對被控對象的實時監控．  •  •（2）監控畫面組態：利用系統顯示模塊中提供的顯示組件，可以組態控制策略運行后的監控畫面，通過監控畫面，能夠對控制系統實時監控．同時，當控制系統運行狀況發生異常時，監控畫面可以實時報警．  •  •（3）監控系統運行：這一功能由運行模塊實現．運行模塊利用組態過程中生成的組態數據庫，分析控制策略的控制回路，確定功能模塊的運行次序；同時，利用各功能模塊對應的控制子程序，運行組態出的監控系統．

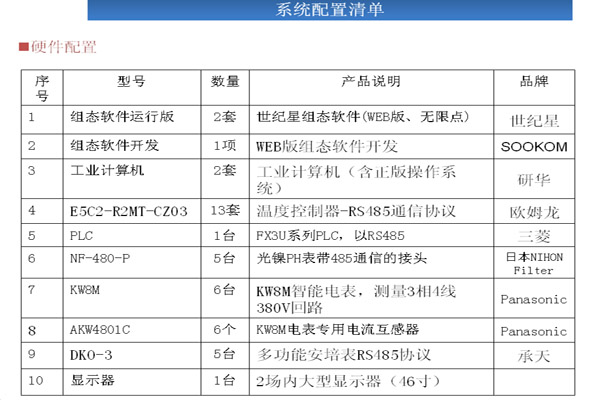

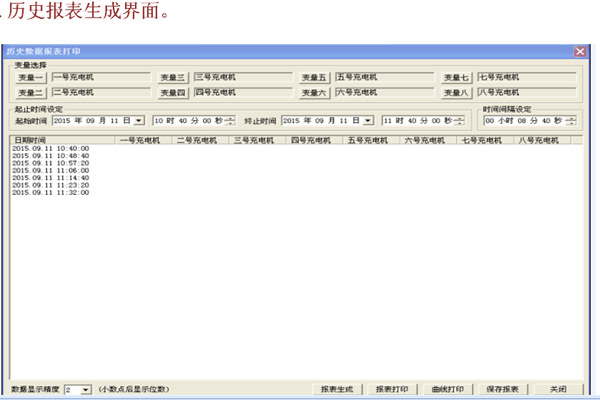

    系統說明  l1.RS485總線來采集設備的各種參數。通過PLC與設備上的溫控表、PH值表、傳感器等以通信、  l2.使用工控組態軟件來存儲記錄PLC中采集的各種設備參數。  l3.使用KW8M 采集電流、電壓數據通過RS485通信。  l4.世紀星監控系統控制策略的創建是在策略編輯器中實現的，策略編輯器是一個基于圖標，即功能模塊的設計環境．結合策略工具箱中的功能模塊及其相應的參數配置對話框開發策略與配置工作．通過RS485總線通信采集數據連接功能塊。功能模塊也稱為軟儀表，其功能與人們熟悉的模擬儀表相同，能完成現場數據的采集、處理、顯示、報警和控制等（如溫度、電流、電壓、PH值、I/O狀態）．構建控制策略時，用連線將策略所需的功能模塊連接起來．  l5.采集的記錄報表數據發送到局域網外遠端，在遠端也能進行數據分析。

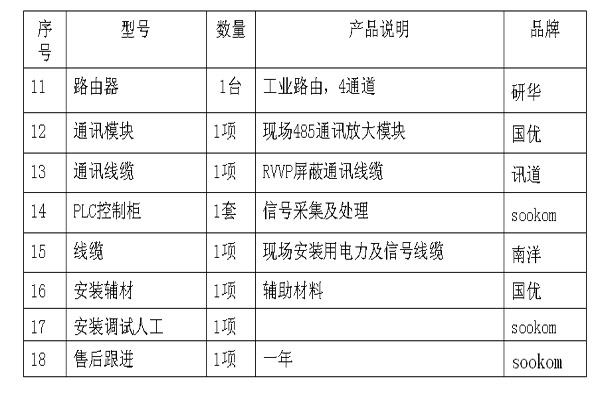

使用電柜：儀表柜、低壓柜。

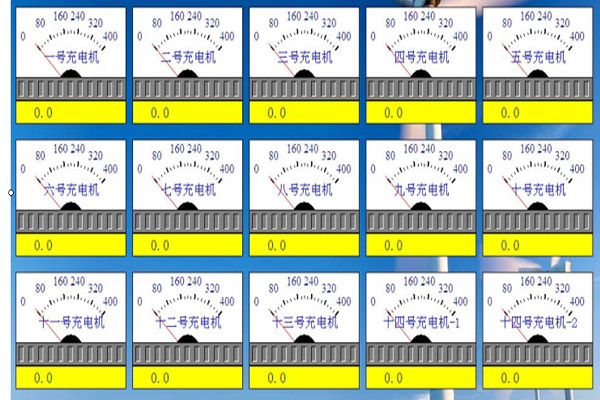

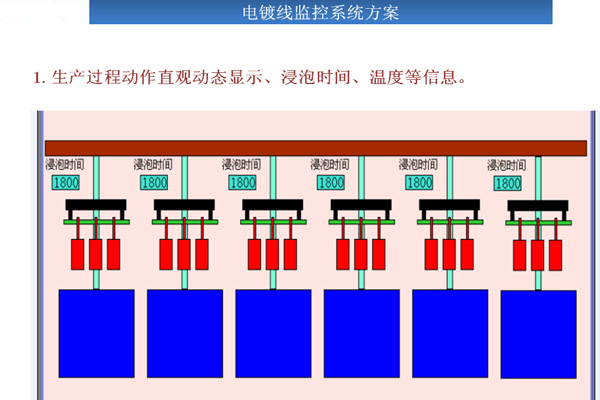

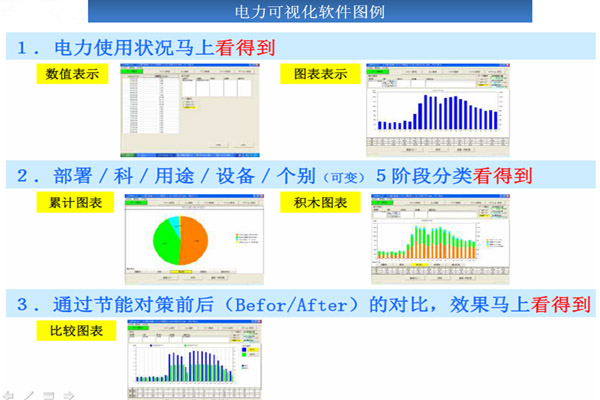

1.監控畫面說明

      電鍍線前段在組態過程中，通過創建控制策略，配置構成控制策略及顯示面板的功能模塊的參數，實現對控制策略的保存，得到監控系統運行時所需的組態數據庫．運行模塊程序，對組態數據庫實行讀操作后，能夠動態地創建監控畫面．利用監控畫面實時監控現場工況．如果用戶在監控過程中發現組態結果不理想，可以重新進人組態軟件，修改控制策略和模塊配置參數，生成新的監控系統，直到滿意為止．在組態完成后，電鍍線后端只留下組態結果——組態數據庫和運行程序，同樣能夠直接生成監控系統。
